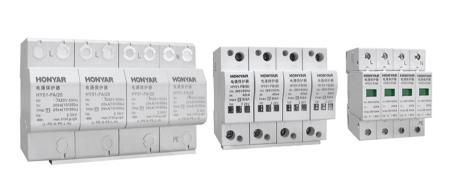

HY系列交流浪涌保護器
HY01系列電源電涌保護器(SPD)用于電源系統多級防雷電、防電涌的保護。廣泛應用于通信、金融、電力、交通、計算機網絡、監控系統、建筑、民用住宅等領域。
主要特點
選用優質壓敏電阻器,高可靠質量保證。
模塊可插拔式設計,更換方便,外型美觀(F系列)。
采用溫控?cái)嗦芳夹g(shù),避免火災發生(FB、F系列)。
有工作、故障指示(FB、F系列)。
通流容量大,殘壓低,響應時間快。
安裝方便,維護簡單。
工作環境
工作環境-40℃~+80℃,相對濕度≤90%(25℃),海拔高度不超過3000米。

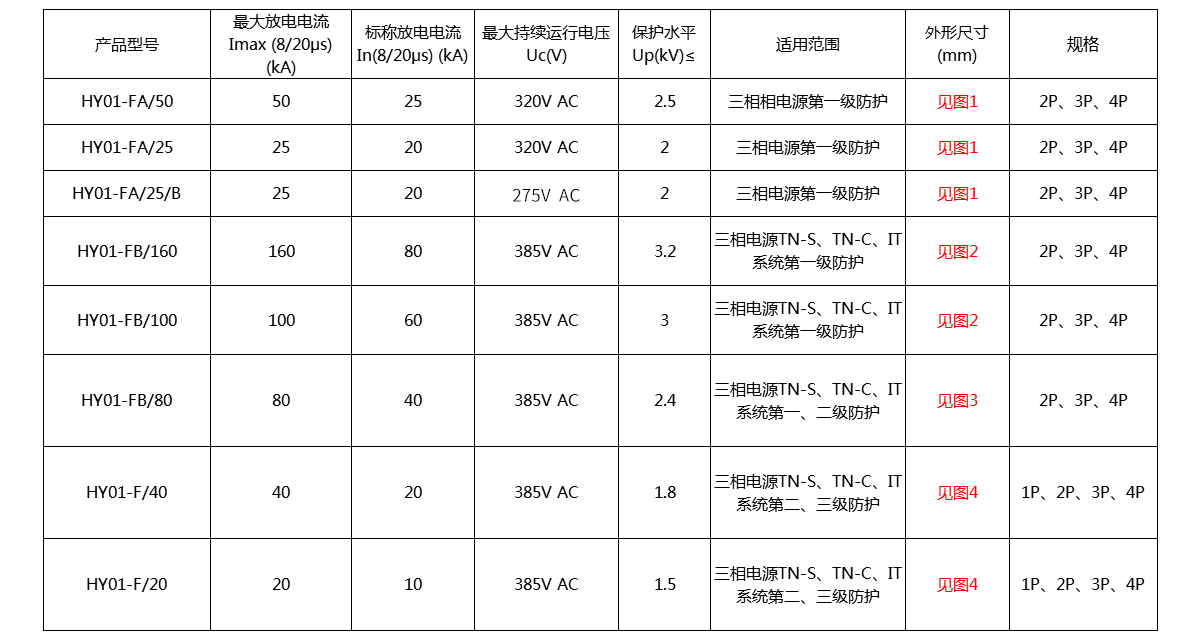

電性能技術參數
產品尺寸圖

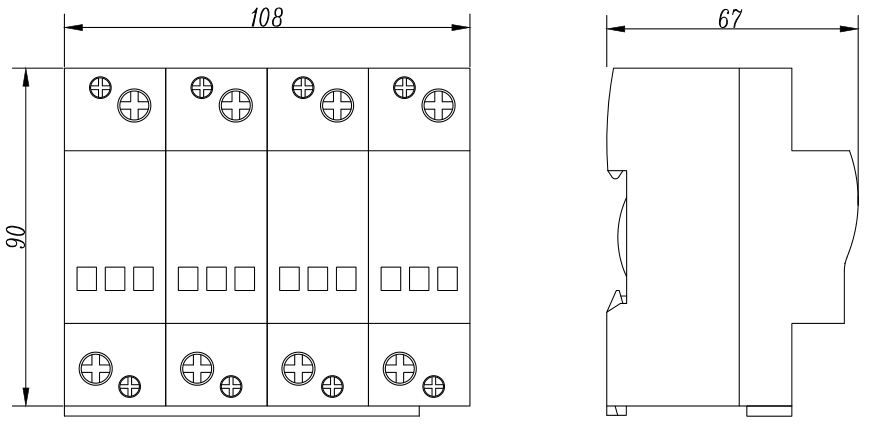

圖1 HY01-FA系列電涌保護模塊外形尺寸

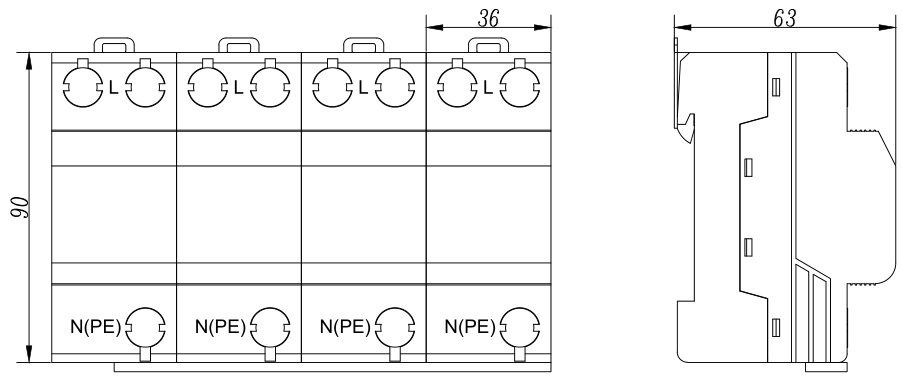

圖2 HY01-FB系列電涌保護模塊外形尺寸

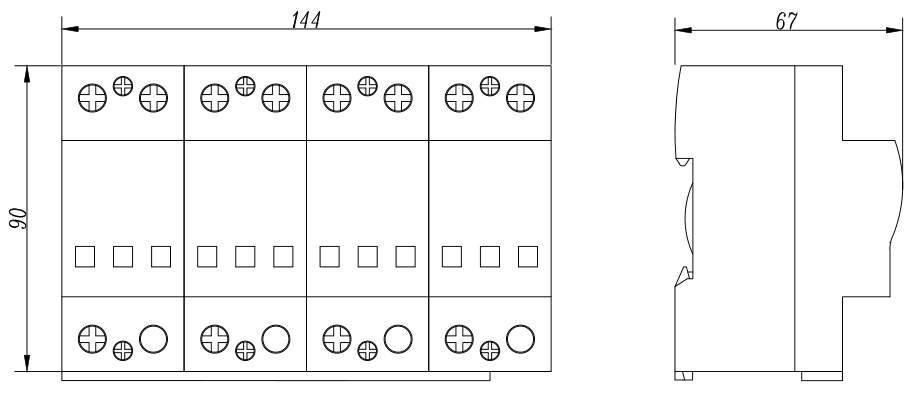

圖3 HY01-FB系列電涌保護模塊外形尺寸
圖4 HY01-F系列電涌保護模塊外形尺寸
常用模式接線圖
模塊組合方式 |
適用供電系統接入方式 |
模塊導線連接圖 |
4 |
三相TN-S、TN-C-S;RCD之后:TT、IT(有N線) |
圖3 |
3 |
三相TN-C、IT(無N線) |
圖4 |
2 |
單相TN-S、TN-C-S;RCD之后:TT、IT(有N線) |
圖5 |
